Helixinterpolation: Eine Spirale erzeugen

Helixinterpolation

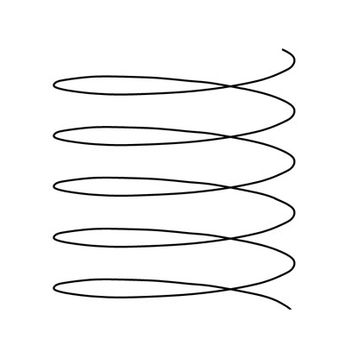

Spiralförmige Helixbahn

Bei der Helixinterpolation wird das Werkzeug auf einer Helixbahn bzw. Spirale geführt. Dabei wird neben der Kreisinterpolation eine zusätzliche Achse in die entsprechende Richtung bewegt. Diese Art der Zirkularbearbeitung kann bei Fräsmaschinen oder Drehmaschinen angewendet werden und hat einige Vorteile bei der Herstellung von Werkstücken, aber auch einige Nachteile.

Zu den Vorteilen gehört, dass man mit nur einem Werkzeug Bohrungen mit verschiedenen Durchmessern erzeugen kann, ohne jedes Mal das Werkzeug wechseln zu müssen. Dabei wird das Werkzeug spiralförmig in den Werkstück eingetaucht und die Bohrung wird erzeugt. Das spart Zeit und man kann die Stückzahlen an der Maschine erhöhen. Besonders im Bereich Leichtbau hat sich diese Art des Bohrens mittlerweile etabliert.

In Studien konnte gezeigt werden, dass die Fertigungszeiten mit der Helixinterpolation um 20 - 25% gesenkt werden können. Auch eine Korrekturmöglichkeit ist mit dieser Methode vorhanden. Während man beim herkömmlichen Bohren den Bohrer eintaucht, der Durchmesser vom Bohrer abhängig ist und man keine Korrekturmöglichkeit hat, kann man mit dieser Methode während der Fertigung auf Abweichungen reagieren und den Durchmesser korrigieren.

Auch für Gewindeschneiden kann dieses Verfahren angewendet werden. Sowohl für Innen- als auch für Außengewinde. Beim herkömmlichen Gewindeschneiden benötigte man für jede Gewindegröße und Gewindetyp ein eigenes Werkzeug. Mit der Helixinterpolation ist das nicht der Fall. Man kann mit einem Werkzeug die unterschiedlichsten Gewindegrößen und -typen, sowohl für Außen- als auch für Innengewinde herstellen.

Zu den Nachteilen zählt, dass erhöhte Anforderungen an die Maschine gestellt werden. Die Maschine, die Steuerung und auch das Werkzeug müssen für die Zirkularbearbeitung geeignet sein. Die Vorschub- und Schnittgeschwindigkeiten müssen exakt berechnet werden was wiederum eine erhöhte Anforderung an den Programmierer stellt. Bei der Erzeugung von Bohrungen ist der Spanabtransport aus dem Bohrbereich schwerer zu realisieren und es müssen Möglichkeiten gefunden werden diese mit geeigneten Mitteln aus dem Bohrbereich zu transportieren.
