CNC-Programmierung für eine gerade Strecke

Schaltfläche Gerade Kreis

Um in Sinutrain eine gerade Strecke zu programmieren, muss wie unter Bedienbereich Verzeichnis gezeigt, zuerst eine Werkstückdatei angelegt und die Kopfdaten im Bedienbereich Programm editieren eingegeben worden sein. Über die Schaltfläche Gerade Kreis können Strecken programmiert werden.

Schaltfläche Gerade

Auf der rechten Seite werden einige Schaltflächen zum Fräsen eingeblendet. Klicken Sie auf die Schaltfläche Gerade, können Sie wie nachfolgend abgebildet die Koordinaten eingeben. Neben den X-, Y- und Z-Koordinaten wird der Vorschub in mm/Min. benötigt. Über die Schaltfläche Eilgang kann der Vorschub auf Eilgang eingestellt werden.

Gerade Strecke programmieren
Programmieren einer geraden Strecke

Der Programmcode

Wie unter Programm editieren gezeigt, können Sie über die Hilfe Schaltfläche den Programmcode anzeigen lassen. Ansonsten wird auf dem Werkstück der angefahrene Punkt angezeigt.

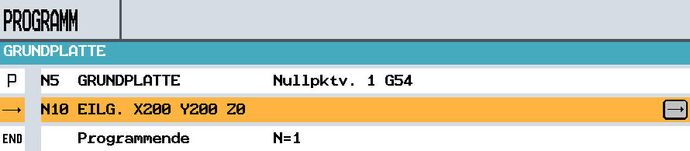

CNC-Programm gerade Strecke
Programmcode für eine gerade Strecke
