Der Bedienbereich NC-Programm: Verzeichnisse in Sinutrain

Schaltfläche NC-Programm

Durch Drücken der Schaltfläche NC-Programm wird in sinutrain in den Bedienbereich Verzeichnisse gewechselt. Die Verzeichnisse unterhalb des aufgerufenen Programms, z.B. Shopmill werden angezeigt.

Bedienbereich Verzeichnis

Im Bedienbereich Verzeichnisse werden die NC-Programme abgelegt und können wieder aufgerufen werden. Über die Spaltenüberschriften werden die Eigenschaften der Ordner und Programme angezeigt. Folgende Spaltenüberschriften sind vorhanden:

  • Name: Der Name des Ordners oder NC-Programms.
  • Typ: Der Typ des angezeigten Ordners oder der Datei. In Sinutrain wird zwischen folgenden Typen unterschieden.
    • WPD: Bedeutet Work Piece Directory. Auf Deutsch Werkstück Verzeichnis. In diesem Verzeichnis sind Dateien für Werkstücke enthalten. Dienen zum Ordnen von Werkstücken.
    • MPF: Bedeutet Main Program File. Auf Deutsch Hauptprogramm Datei. Jedes Werkstück hat eine Hauptprogrammdatei.
    • SPF: Bedeutet Sub Program File. Auf Deutsch Unterprogramm Datei. Jedes Werkstück kann mehrere Unterprogramme besitzen.
  • Geladen: Wenn in dieser Spalte ein X steht, wird damit angegeben dass das Verzeichnis im NC der Maschine geladen ist.
  • Größe: Die Größe der Dateien werden angezeigt, von Verzeichnissen nicht.
  • Datum: Erstell- bzw. das letzte Änderungsdatum des Verzeichnisses oder der Datei.

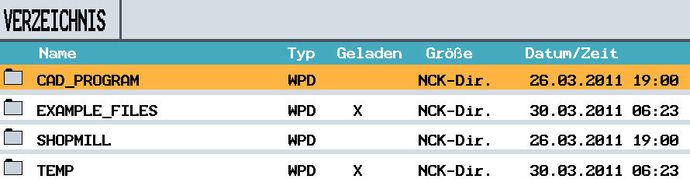

NC-Programme
NC-Programme im Bedienbereich Verzeichnisse

Navigation im Bedienbereich Verzeichnis

Mit den Pfeiltasten kann im Bedienbereich navigiert werden. Das aktuell angewählte Verzeichnis wird farblich markiert. Mit den Pfeiltasten nach oben oder nach unten kann das angewählte Verzeichnis geändert werden. Möchte man ein Verzeichnis öffnen, muss die Pfeiltaste nach rechts betätigt werden (alternativ mit der ENTER-Taste). Die Dateien für die Werkstücke werden daraufhin im geöffneten Verzeichnis angezeigt.

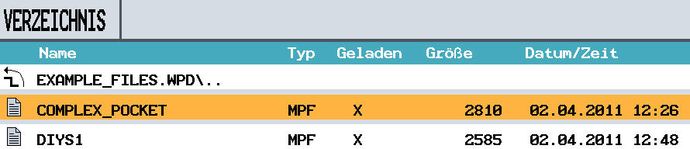

Verzeichnis Example Files
Ein geöffnetes Verzeichnis, z.B. Example Files

Im Verzeichnis kann mit den Pfeiltasten nach unten oder nach oben ebenfalls das angewählte Werkstück geändert werden. Möchte man wieder zurück in die höhere Verzeichnisebene, betätigt man entweder die Pfeiltaste nach links oder man wählt den obersten Eintrag mit dem Stufenzeichen aus (z.B. Example_Files.wpd\..) und betätigt die ENTER-Taste. Wenn Sie eine Programmdatei (MPF-Datei) auswählen, können Sie es mit der Pfeiltaste nach rechts oder mit der Taste öffnen. Das Hauptprogramm wird geöffnet und kann bearbeitet werden.

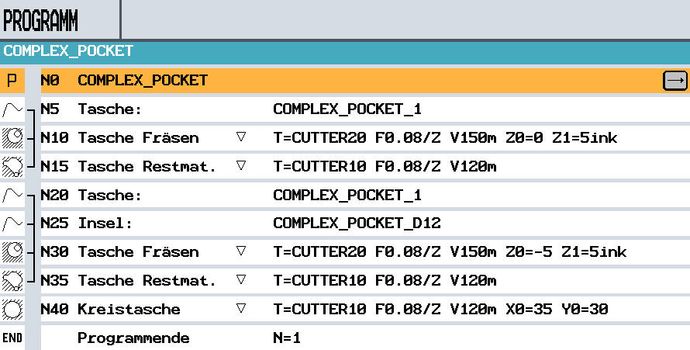

Geöffnetes CNC-Programm
Ein geöffnetes CNC-Programm
